2. Méthode Graph : grafcet

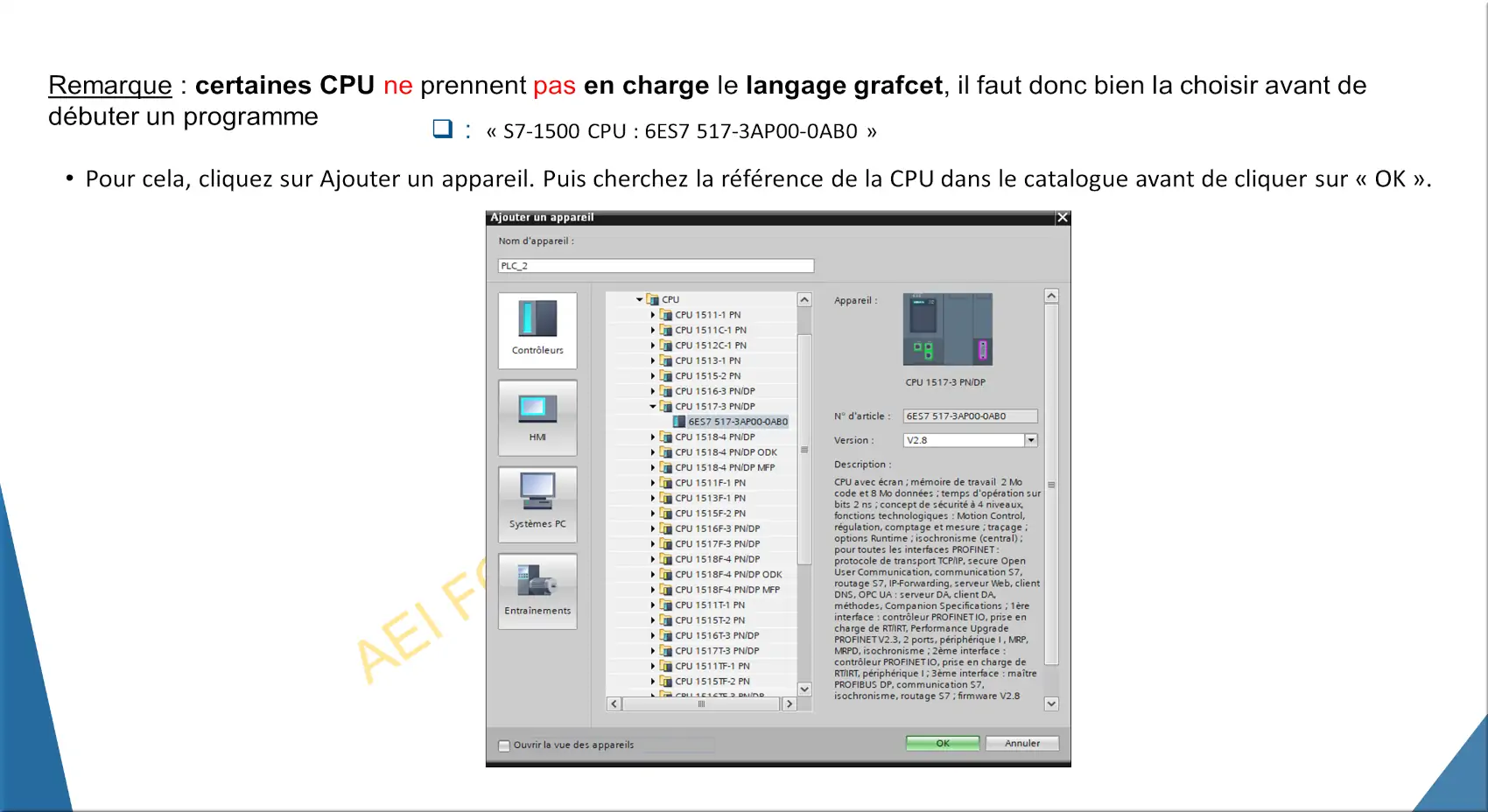

Configuration matériel : référence de la CPU

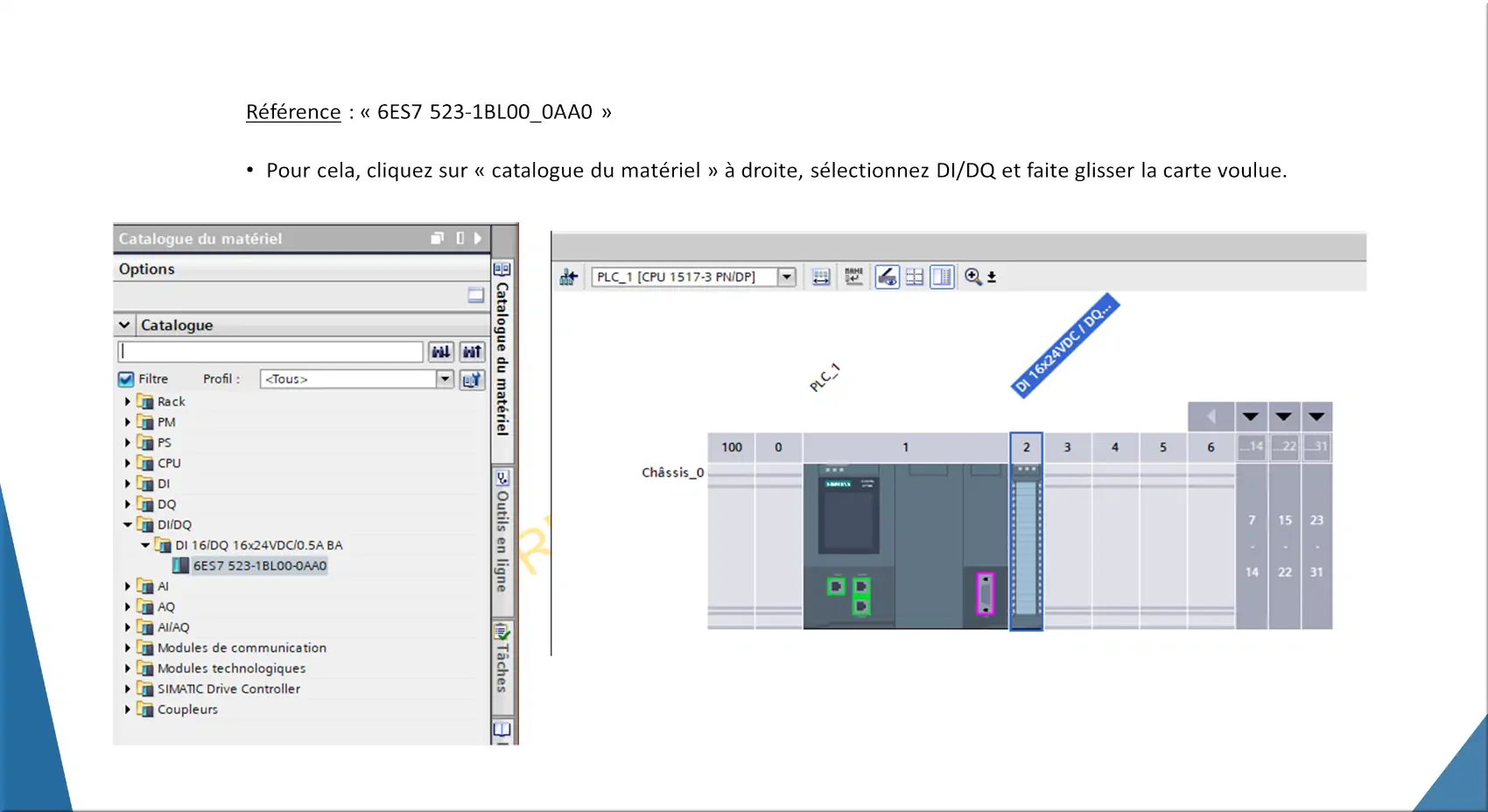

Configuration matériel : Ajoutez une carte d’E/S

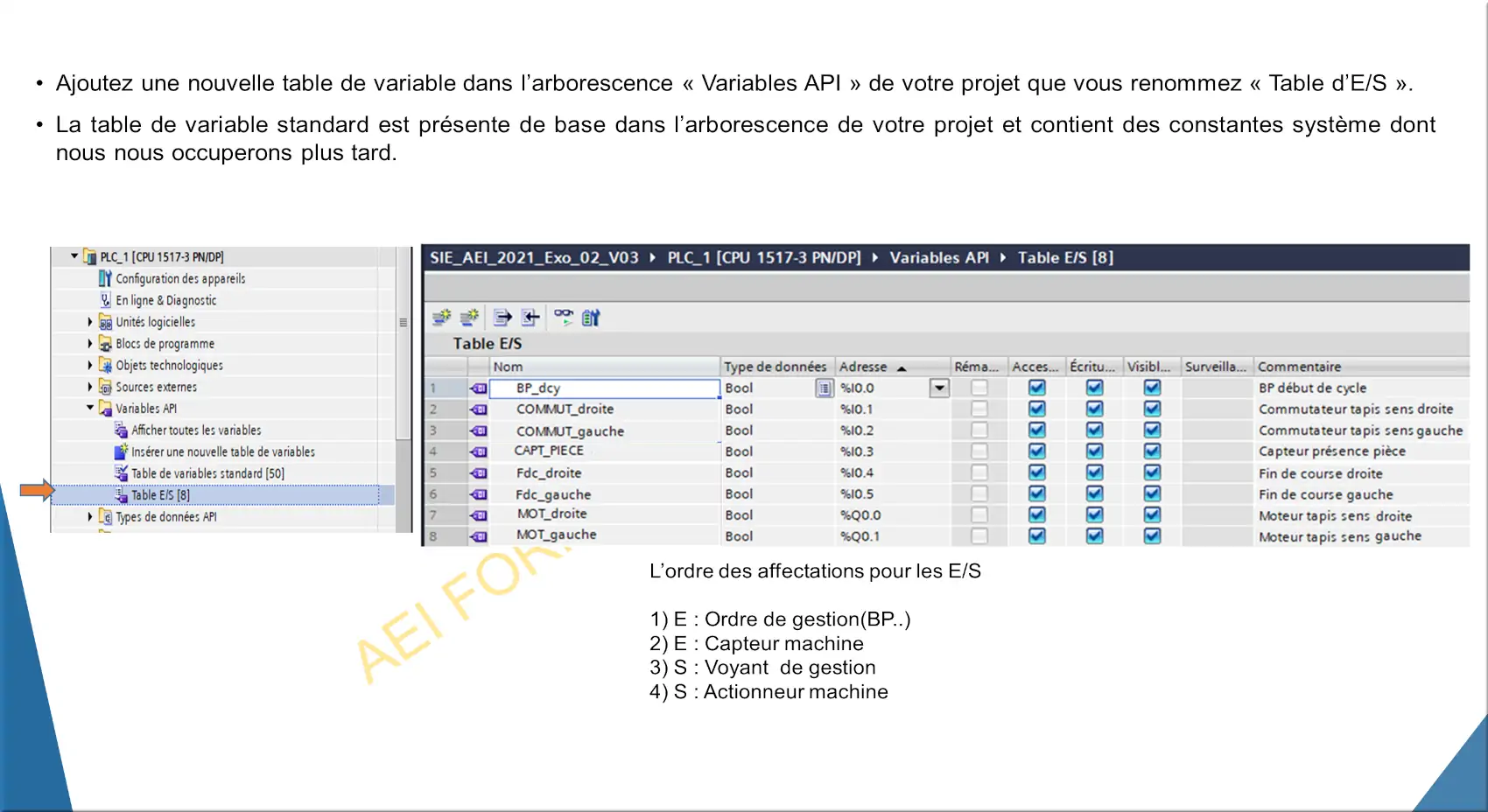

Configuration Table d’E/S

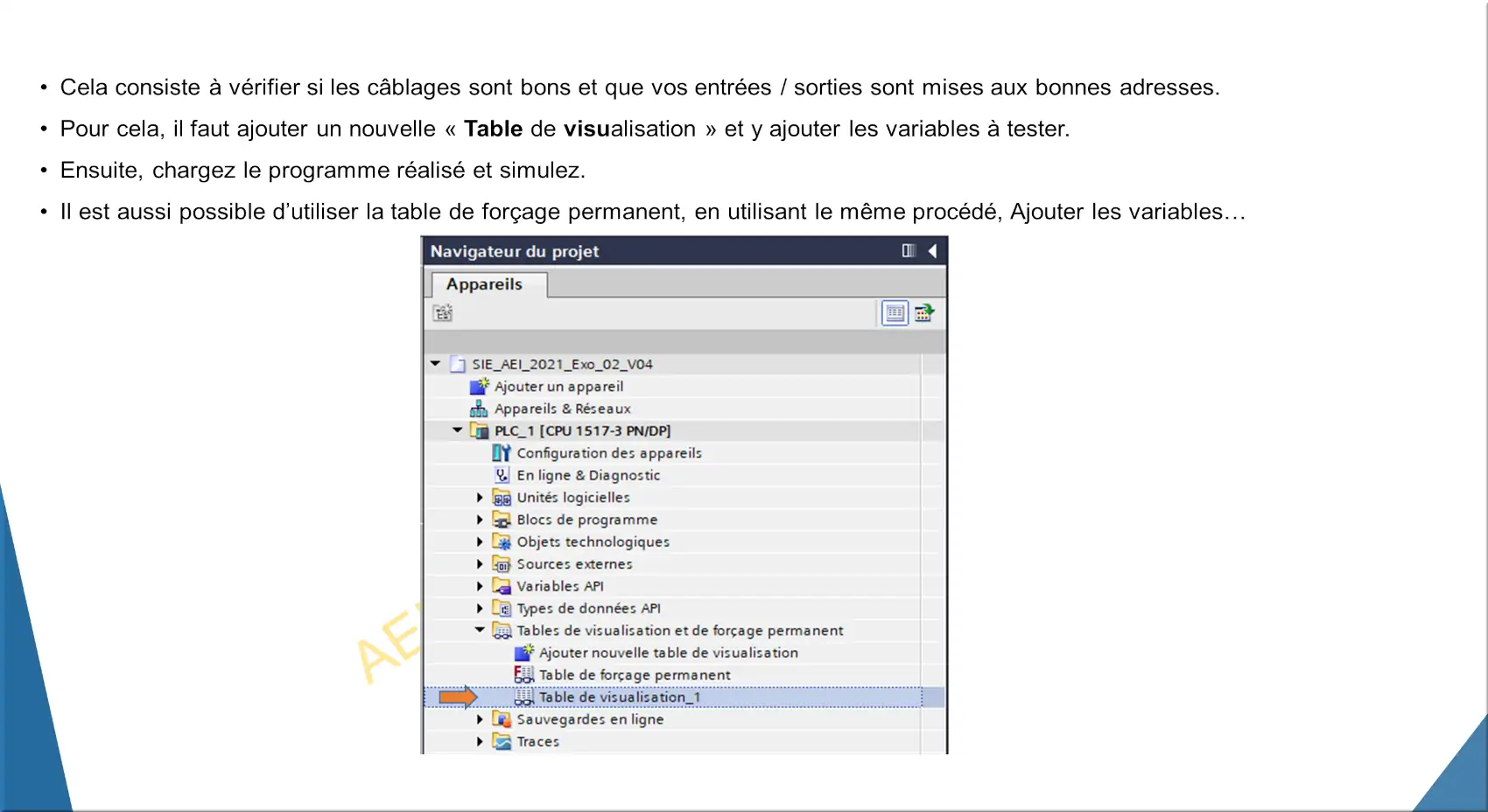

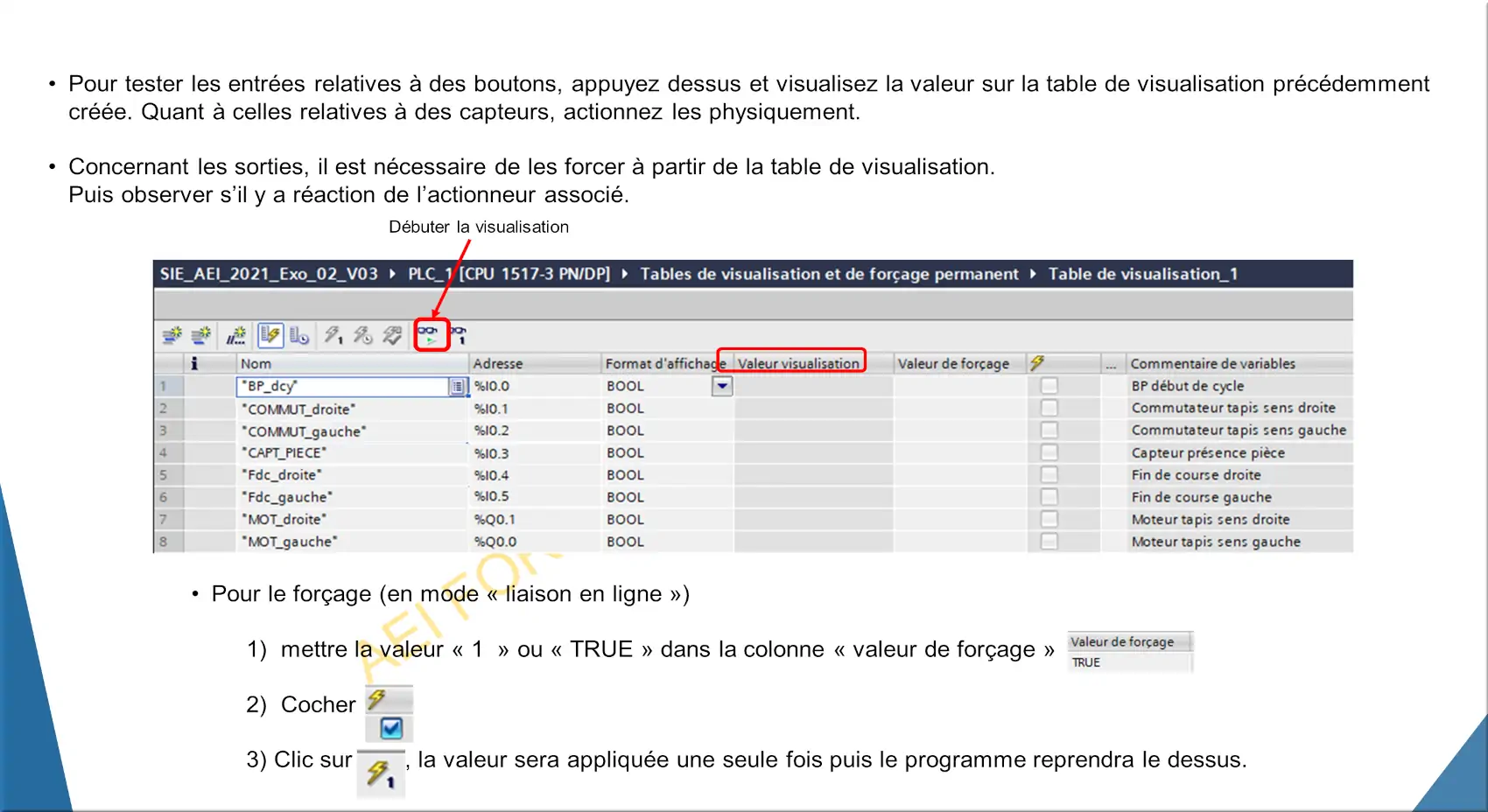

Table de visualisation pour Test des E/S

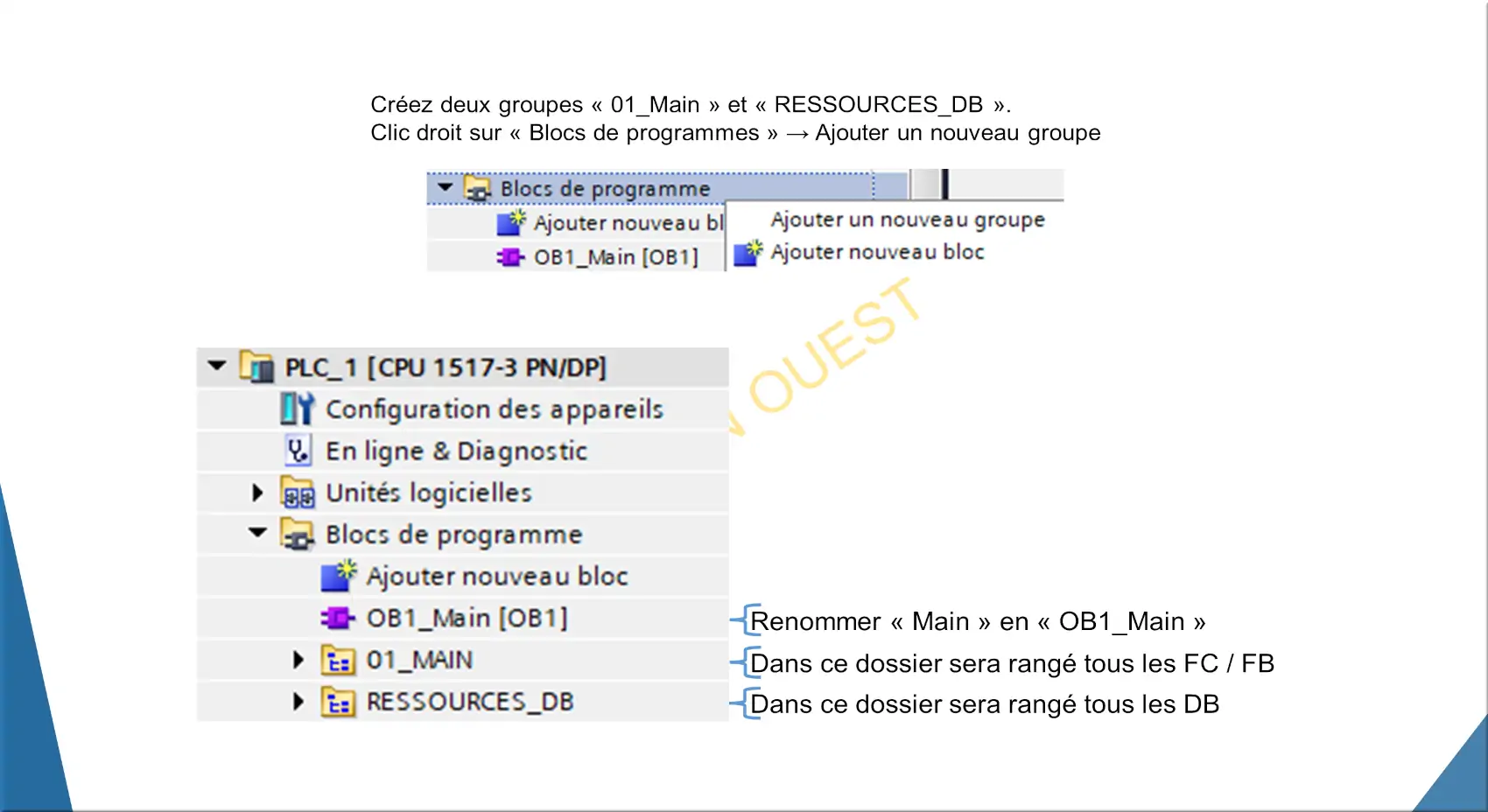

Arborescence du projet

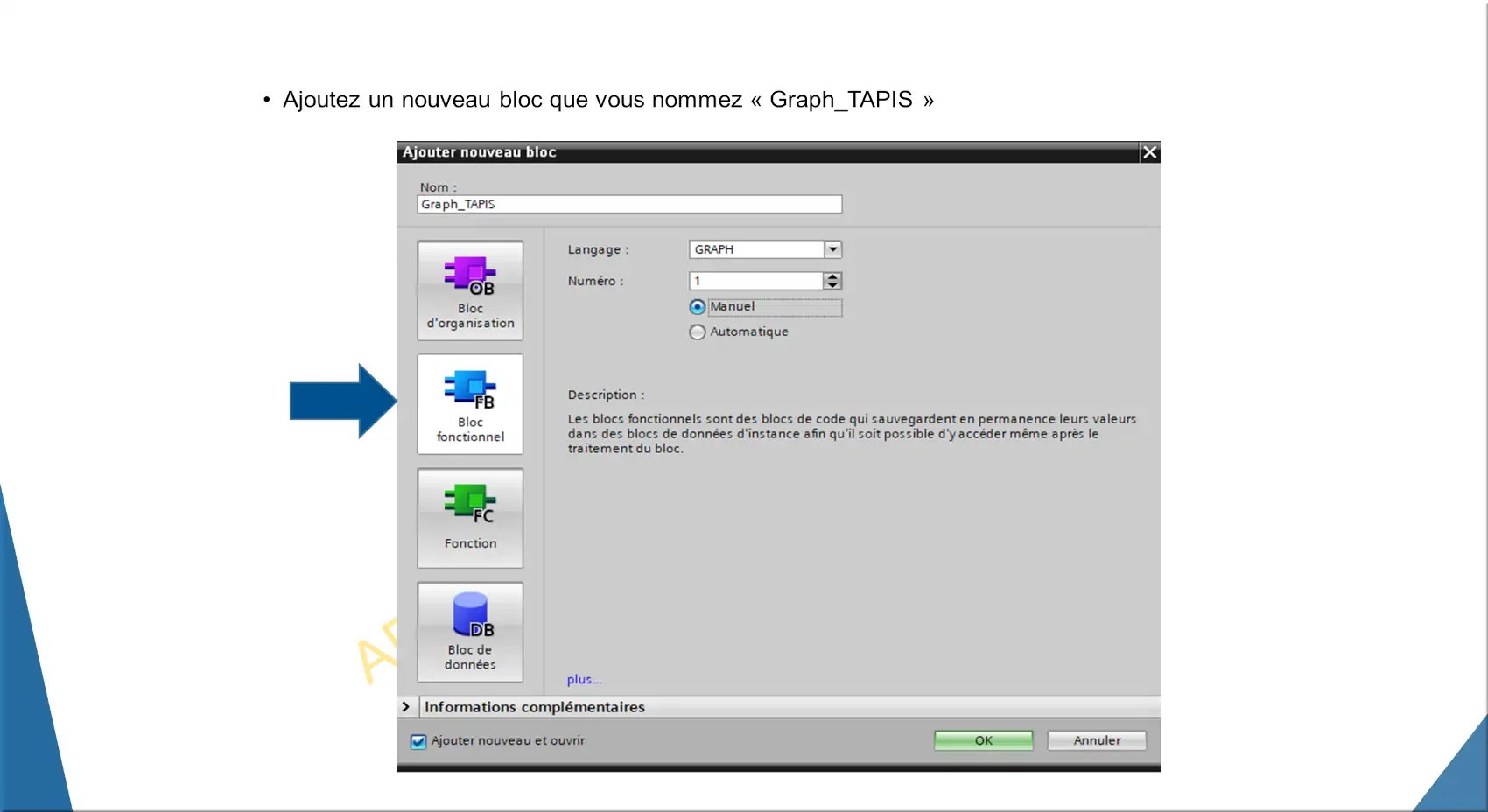

Création du GRAPH

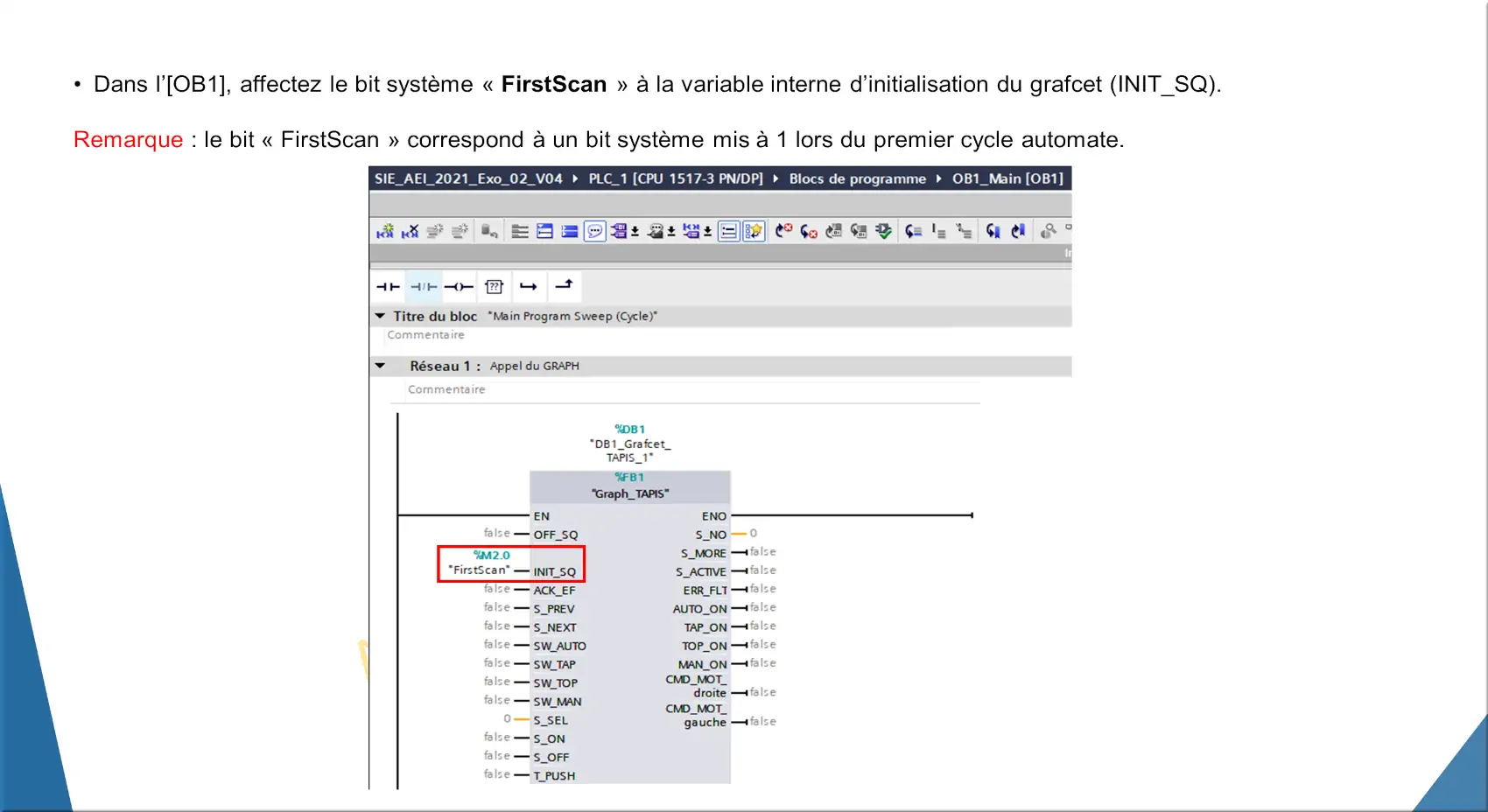

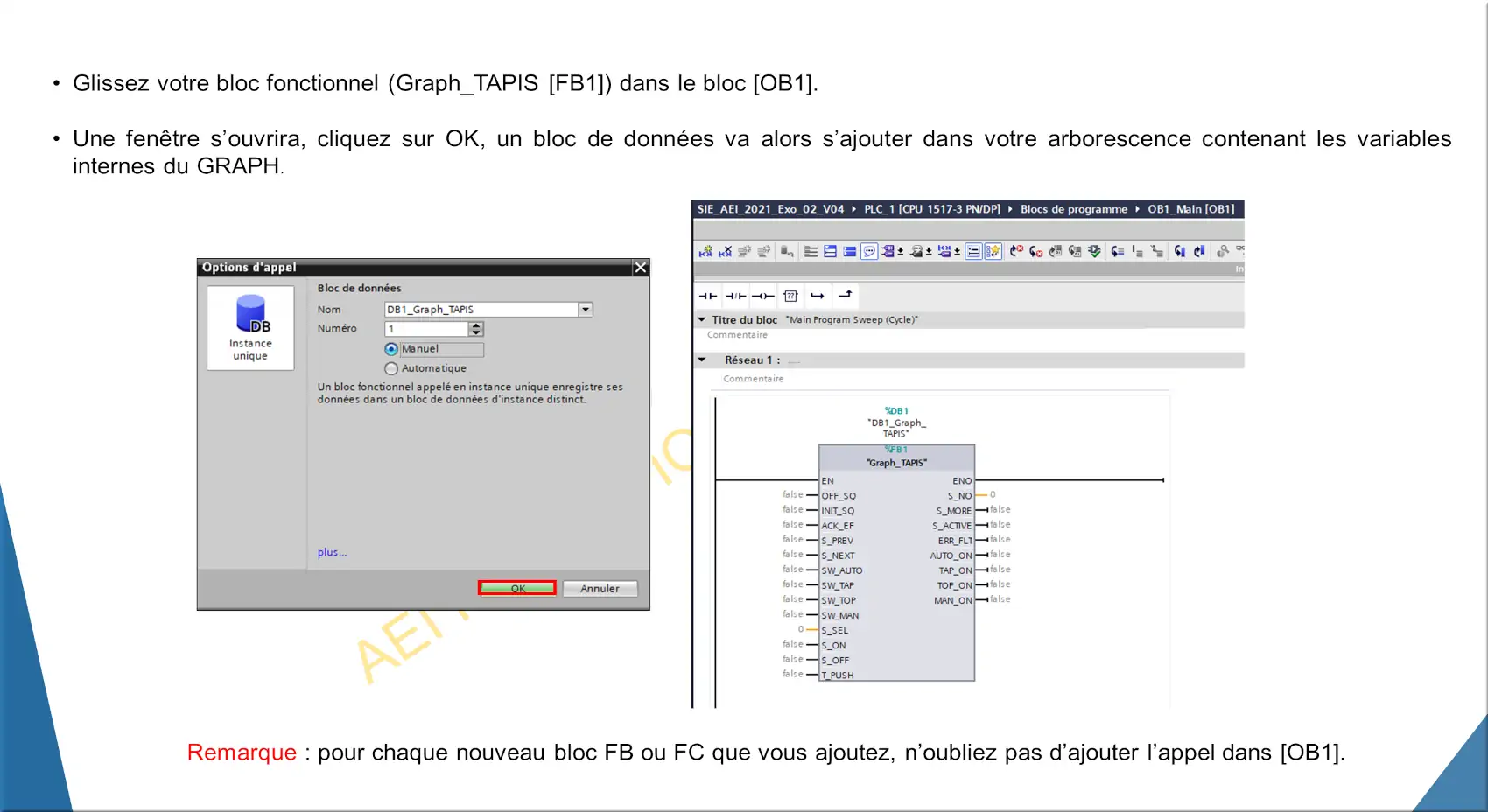

Appel du GRAPH dans [OB1]

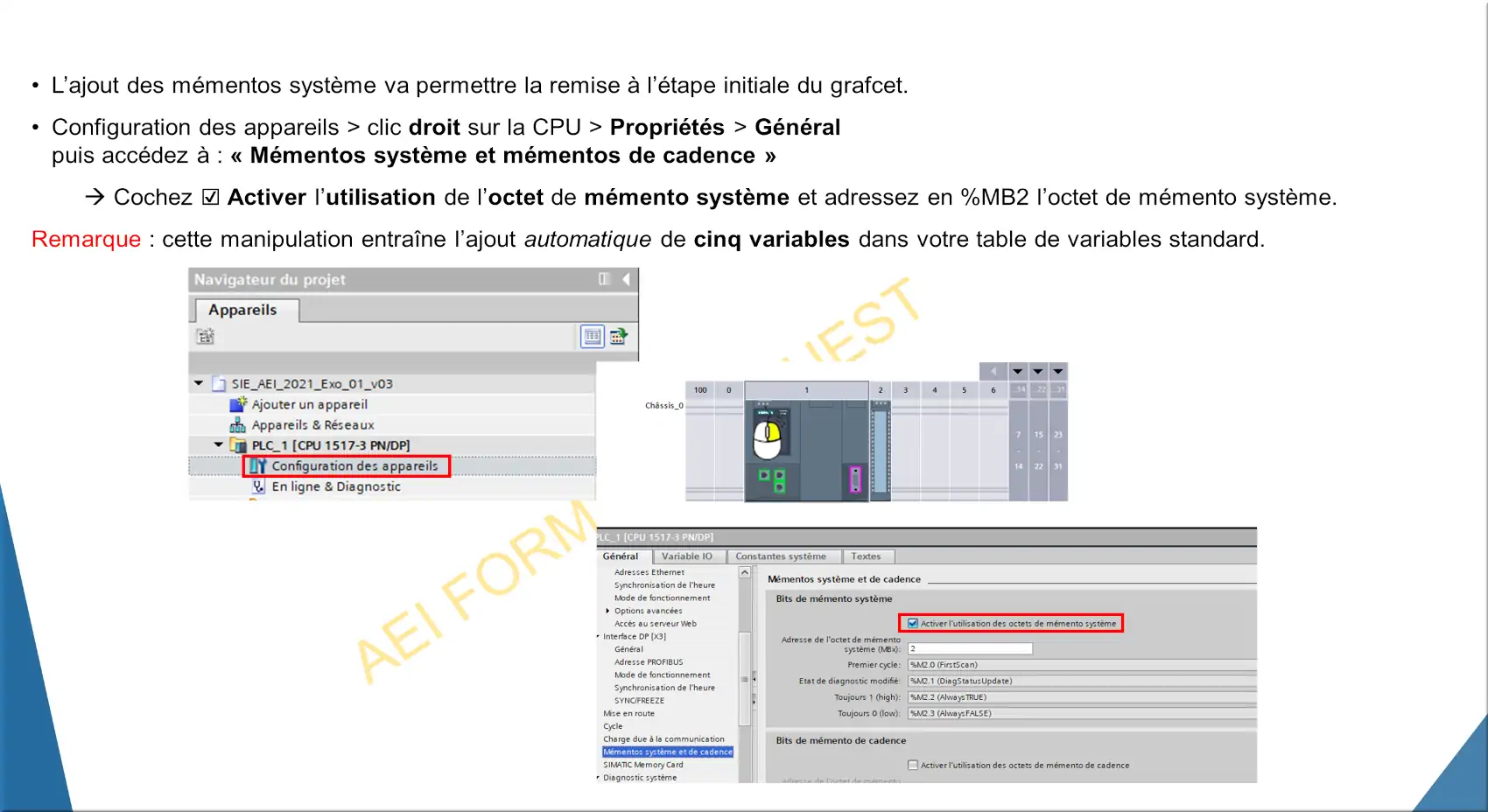

Gestion mémentos système pour Init du Graph_TAPIS [FB1]

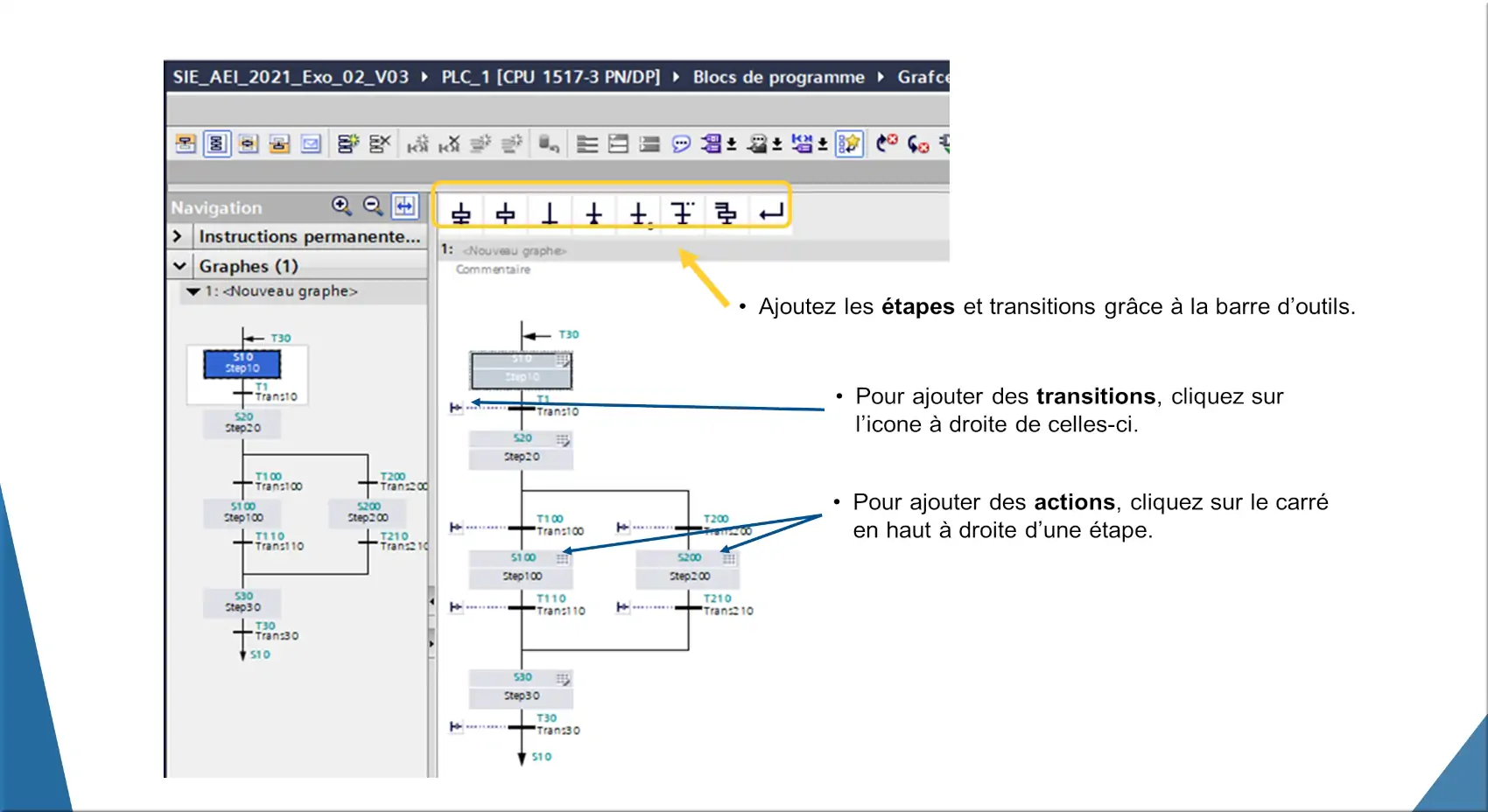

Programmation du Graph

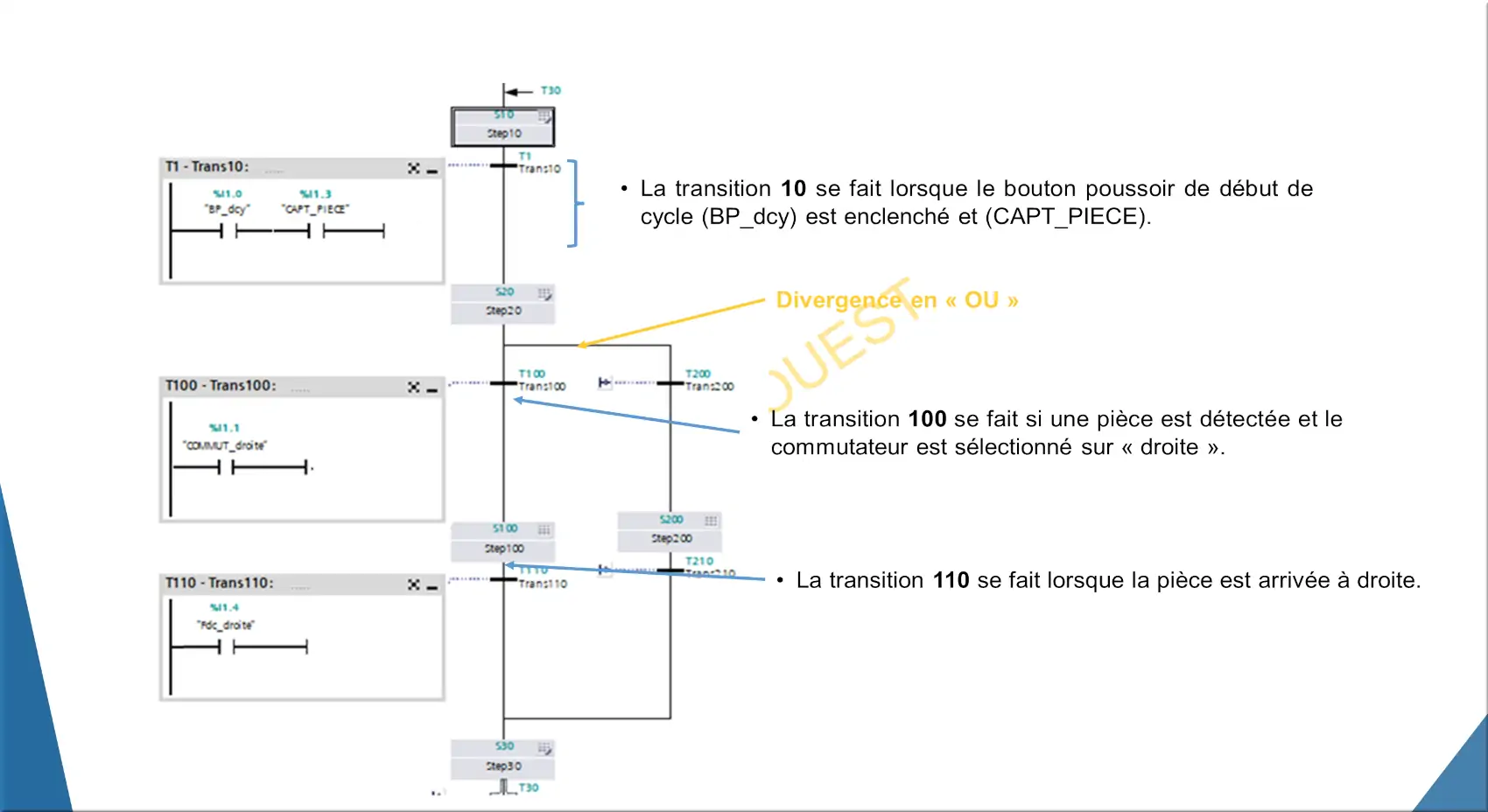

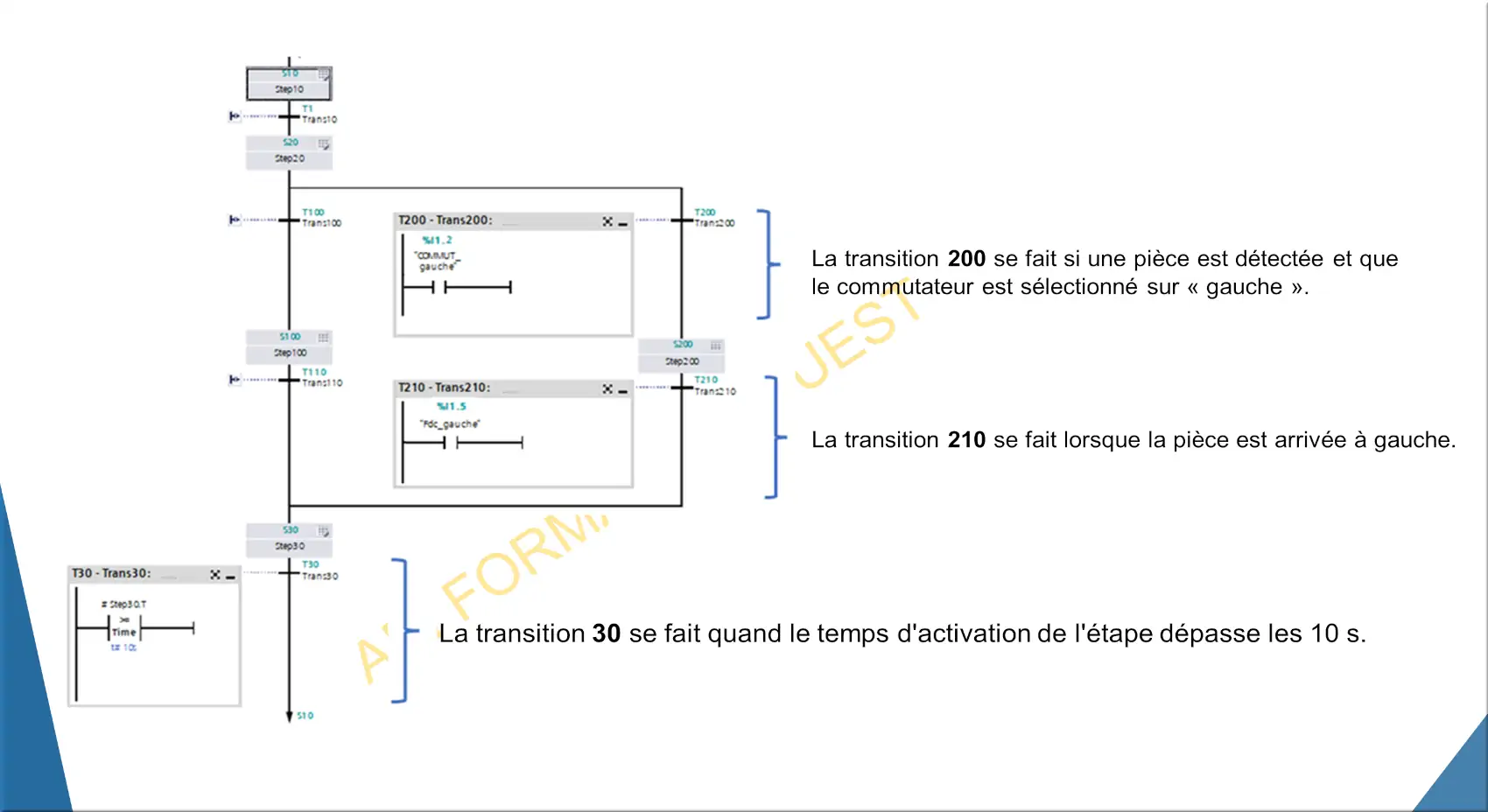

Programmation des transitions

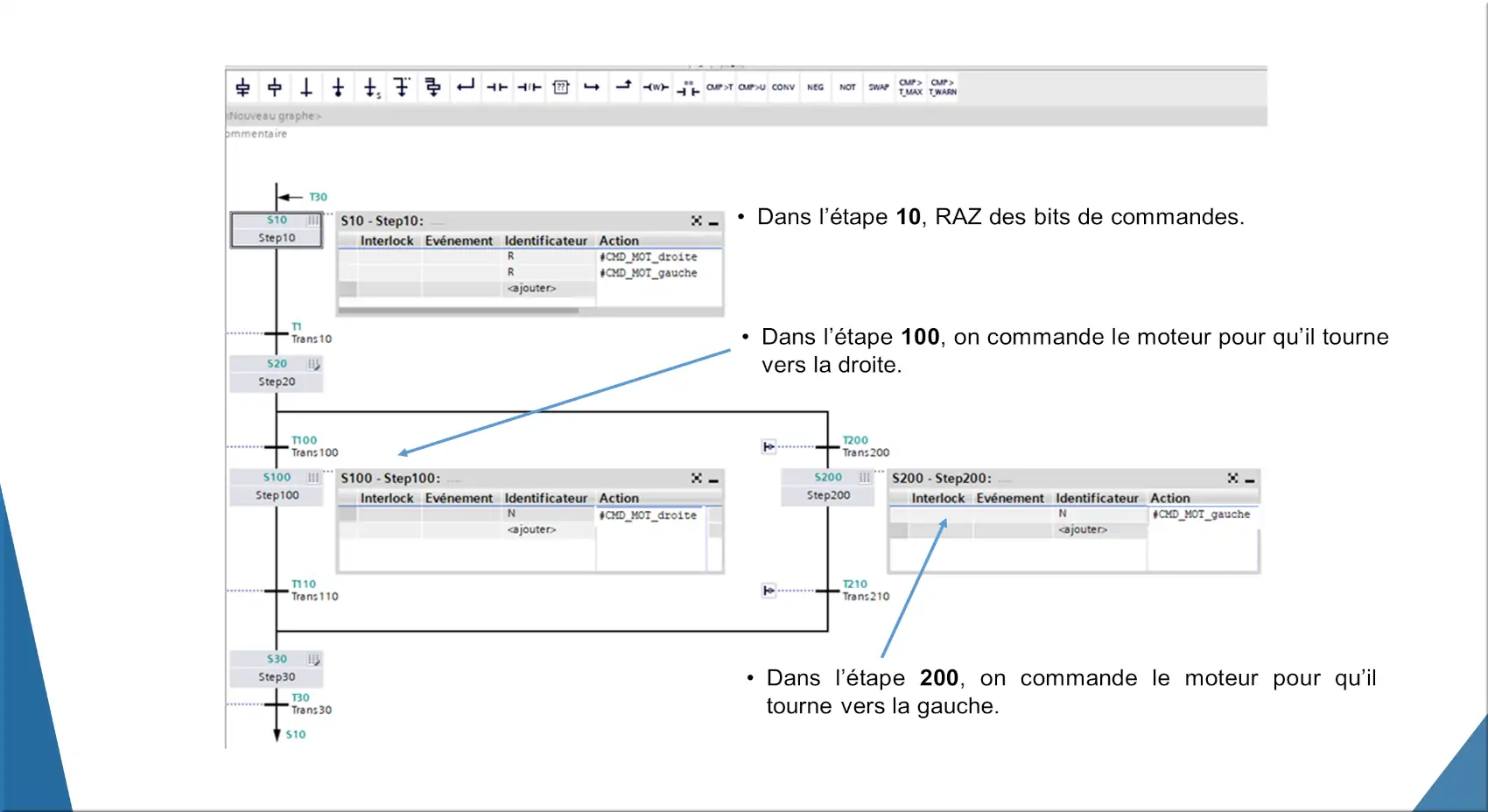

Programmation des actions

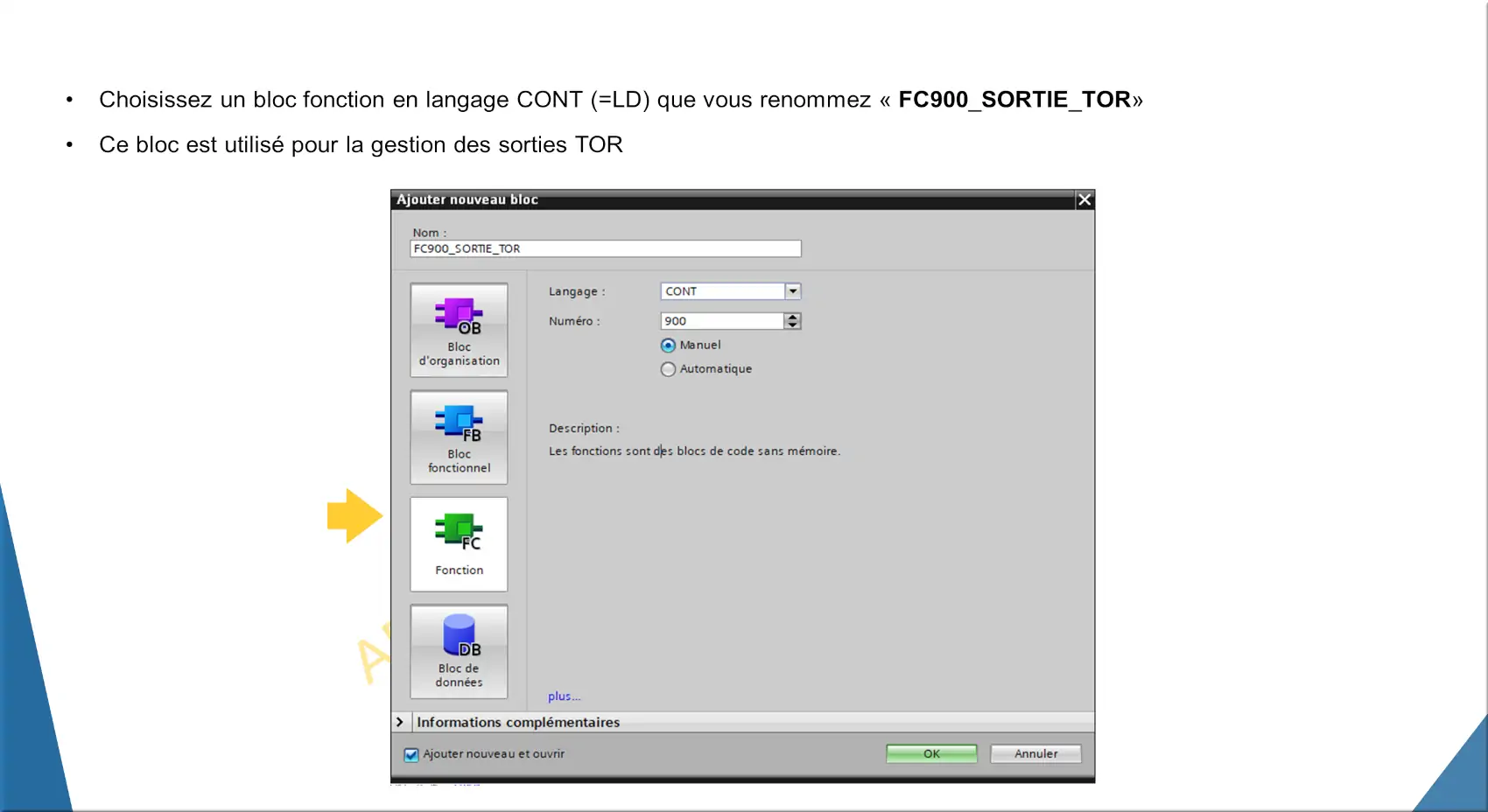

Création du FC900_SORTIE_TOR

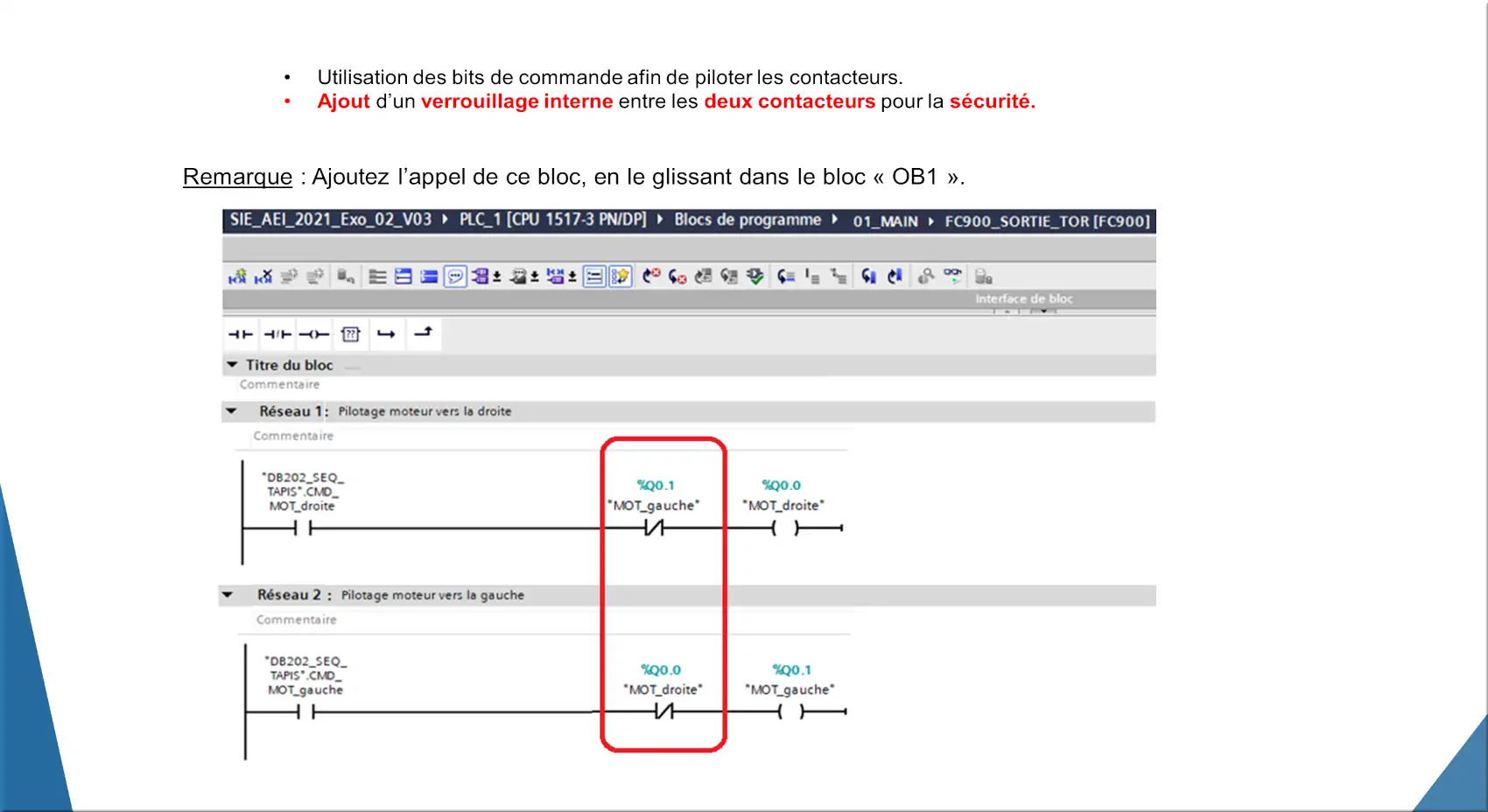

Gestion des sorties TOR

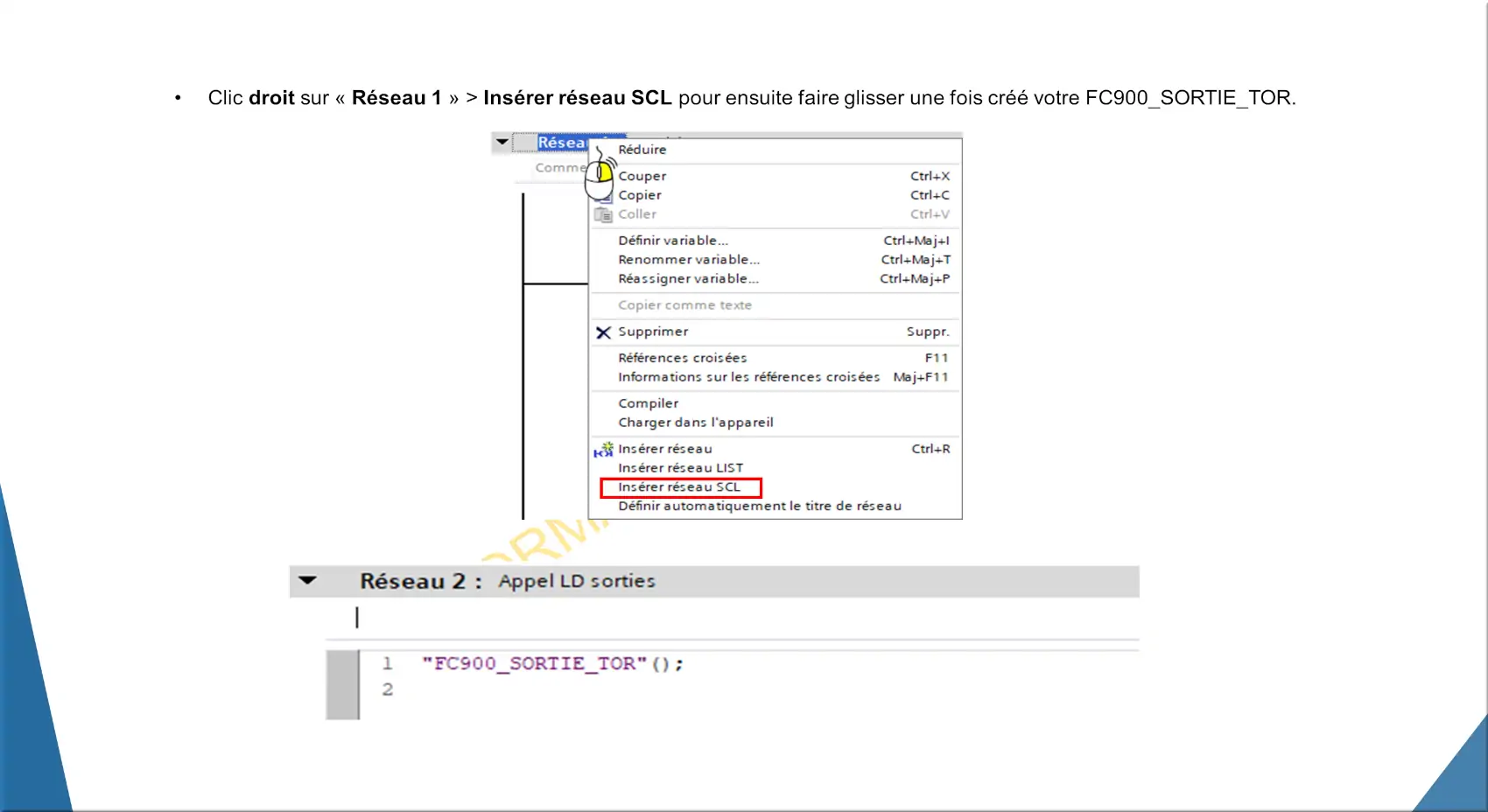

[OB1] : ajouter le FC des sorties
2.1 Synthèse Graph
Arborescence finale

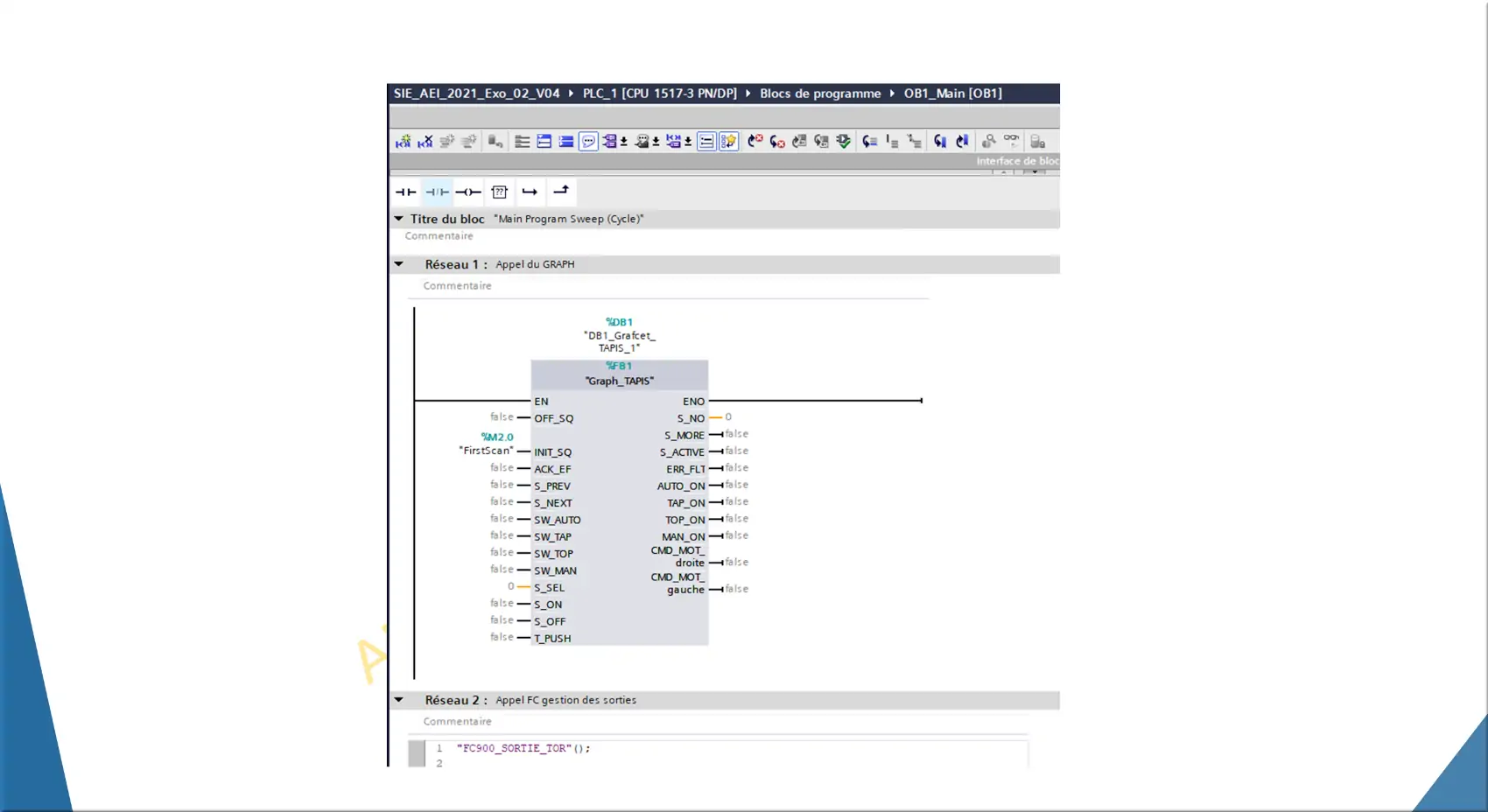

OB1_Main [OB1]

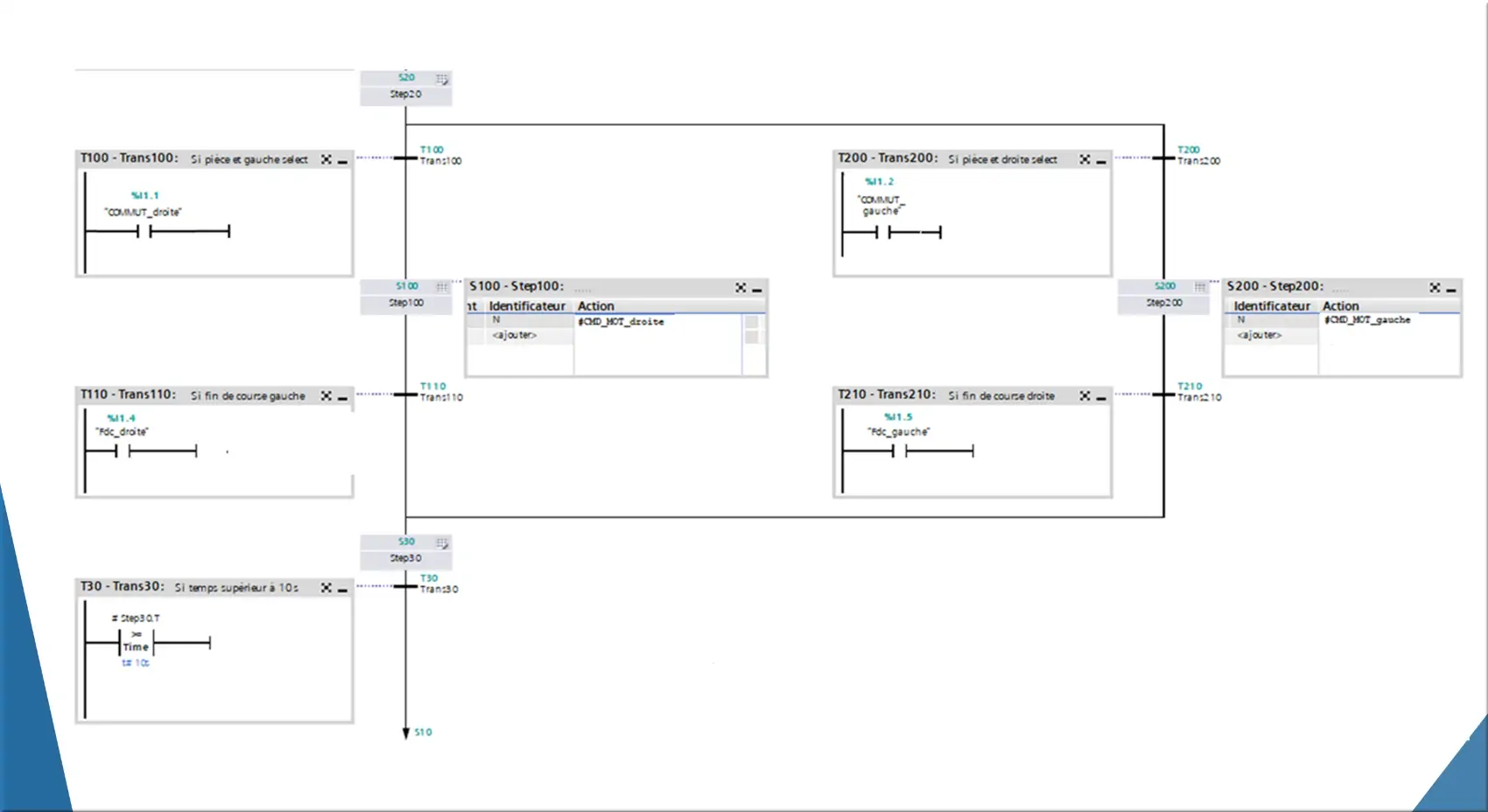

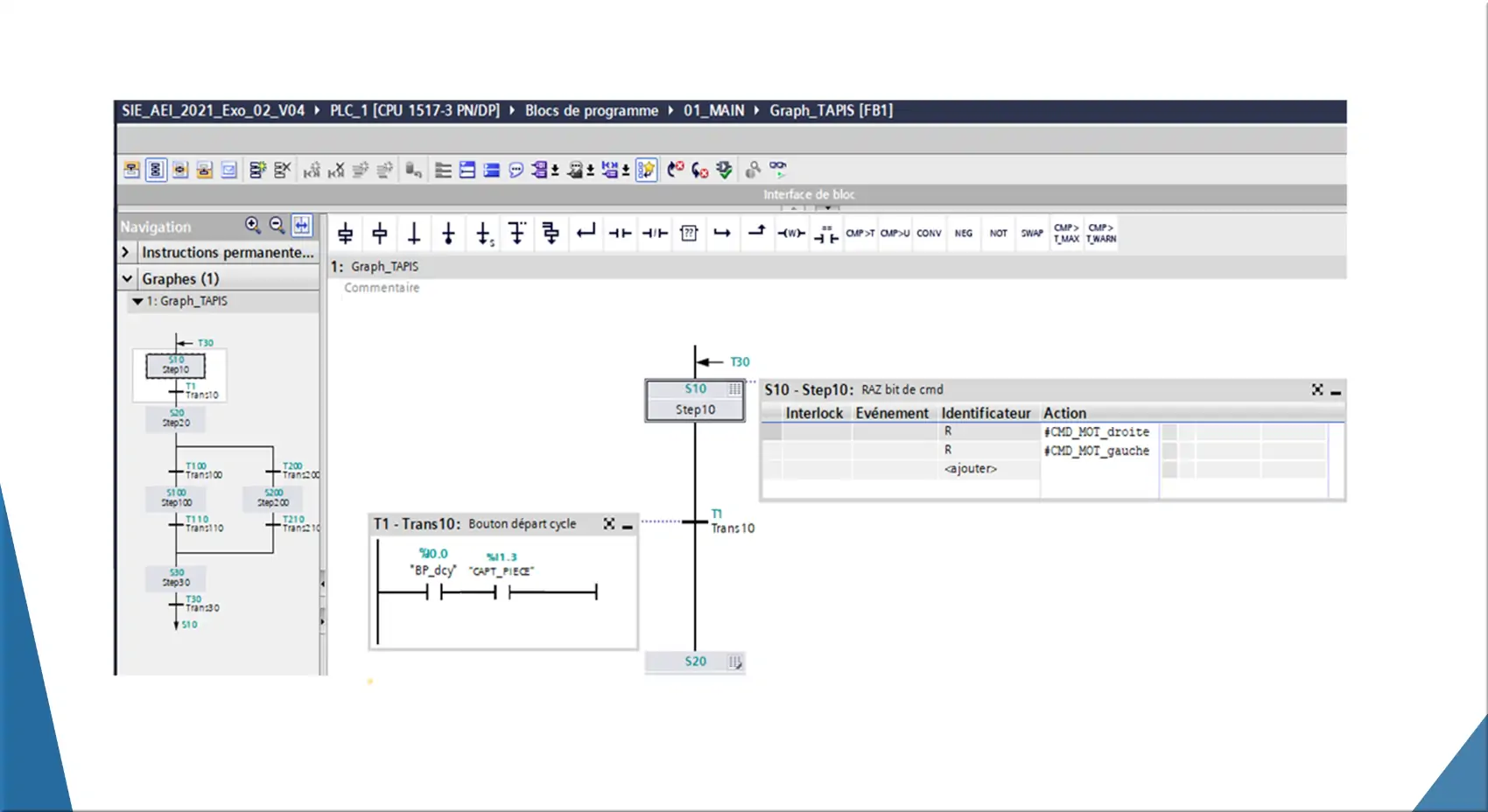

Graph

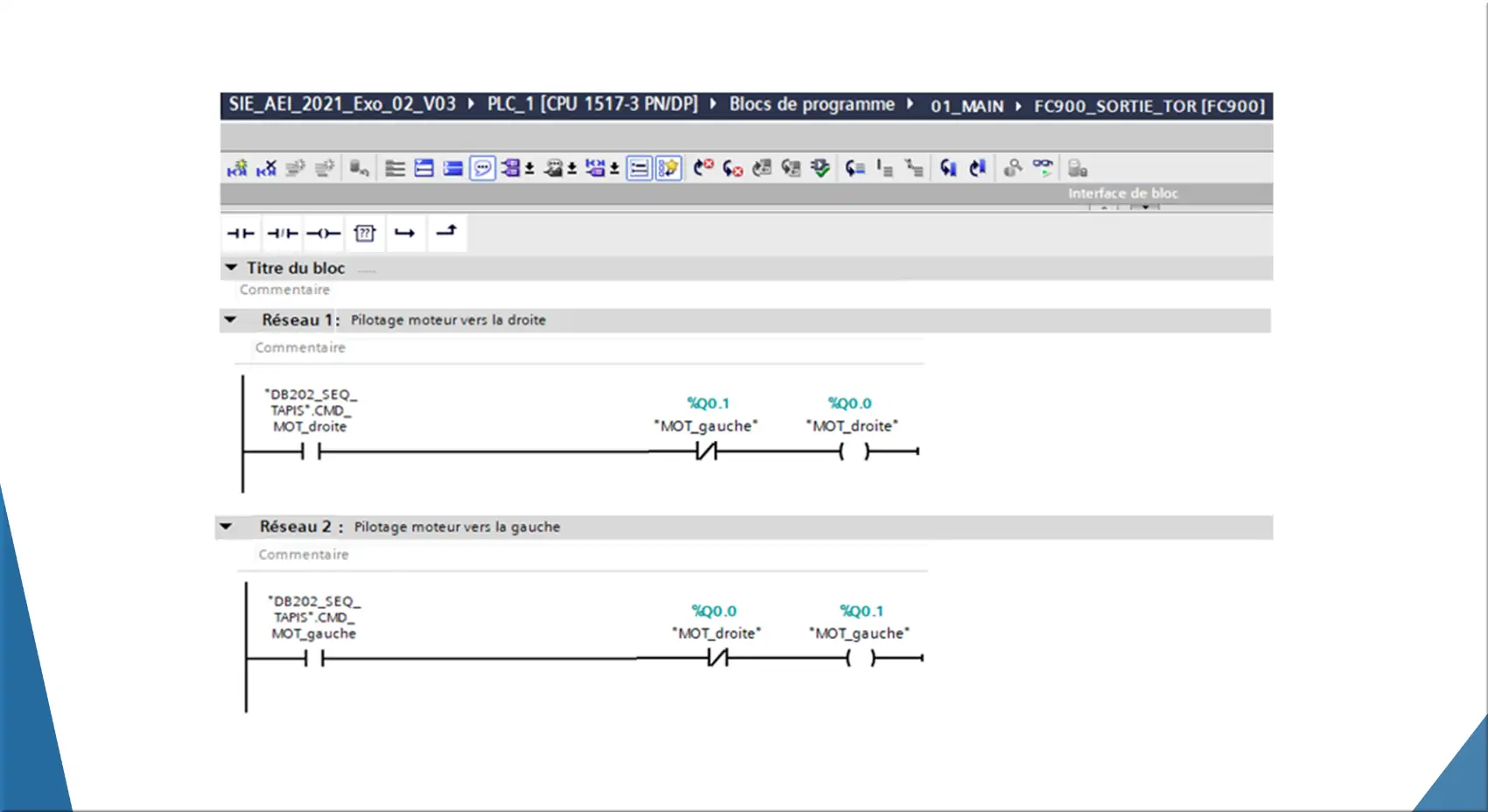

FC900_SORTIE_TOR
